Трансформаторы тока

Компания SACI SA изготавливает трансформаторы тока с пластиковым корпусом и с корпусом из литьевой смолы.

Трансформаторы тока с пластиковым корпусом изготавливаются из высококачественных материалов. Соединительные клемы вторичное обмотки выполняются из никелированной латуни, на каждой клемме имеется по два винта (ДВОЙНЫЕ КЛЕММЫ), что позволяет легко заменить приборы или выполнять иные операции на вторичной обмотке, не размыкая цепи.

Трансформаторы тока с корпусом из литьевой смолы используются, главным образом, в низковольтных системах, эксплуатирующихся в помещениях, и в ваттметрах. Использование смол, изоляционные характеристики которых намного превышают показатели обычных изоляционных материалов, в качестве наружного изолятора делает подобные трансформаторы тока компактными и прочными.



Продукция

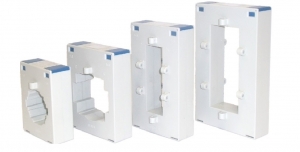

Узкопрофильные трансформаторы тока

Трансформаторы тока с окнами для стандартных размеров медных шин (20х5, 30х10, 40х10, 50х10, 60х10, 80х10, 100х10, 1250х10) с широкой линейкой первичных токов (от 30А до 4000А) с классом точности 0,5 или 1 (3 для TU20PS).

Есть вариант исполнения для трехфазной цепи с окном 20х6мм и 30х10мм.

Трансформаторы тока с разъемным сердечником

Разъемная измерительная система позволяет проводить простую инсталляцию в уже имеющиеся в наличии установки с минимальными затратами времени на монтаж. Для проведения установки такого трансформатора сначала открывается запорный механизм трансформатора, он устанавливается вокруг первичного провода и снова защелкивается. После подключения вторичных проводов трансформатор полностью готов к проведению измерений.

Компания SACI предлагает 2 варианта разборных трансформаторов:

Шинные трансформаторы тока

Проходные трансформаторы (с комбинированным отверстием) для номинальных значений первичного тока от 30 A до 5000 A, номинальные значения вторичного тока 5 A или 1 A, классы точности: 0.5,1 и 3.

Компания SACI предлагает 2 варианта разборных трансформаторов:

Трансформаторы тока для релейной защиты

В пластиковом корпусе к трансформаторам тока для релейной защиты относятся трансформаторы серии TUС, TL, и трансформаторы TU3B.

К трансформаторам тока для релейной защиты с корпусом из литьевой смолы относятся:

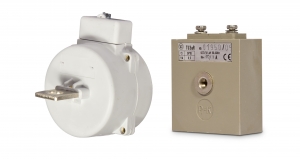

Трансформаторы тока с первичной обмоткой

Трансформаторы тока с первичной обмоткой в пластиковом корпусе серии TU3.

Трансформаторы тока с первичной обмоткой c корпусом из литьевой смолы серии TU3_R.

Трансформаторы тока с преобразователем

Трансформаторы тока с преобразователем компания SACI производит только в пластиковом корпусе. Это трансформаторы серии TC и TC_CV.

Суммирующие трансформаторы тока и трансформаторы напряжения

В суммирующие трансформаторы тока серии TRS в корпусе с литой изоляцией  вторичный ток является векторное сложение первичных токов.

Также компания SACI производит понижающие трансформаторы напряжения с первичным напряжением 230В и 440В и вторичным 110В и 230В.

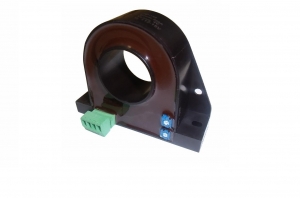

Датчик Холла

Датчик тока с эффектом Холла TEH132

Модель TEH-132
Ipn, А 100 200 300 400 500 600 1 000
Диапазон, А  ±300  ±600 ±900 ±1 100 ±1 200 ±1 300 ±1 500



Трехфазные шинные трансформаторы тока

Компания SACI предлагает 3 варианта 3-х фазных трансформаторов тока:

  • TU20PS-3 с окнами 20х6мм и  Ø18мм;
  • TU30PS-3 с окнами 30х10мм и  Ø25мм;
  • TM3 с окнами Ø14мм.
