Сварочные позиционеры

Изготовленные для жестких условий эксплуатации в цехах, сварочные позиционеры серии HB отличаются прочной конструкцией и высокой степенью надежности. Будучи совместимыми с системами управления других производителей и оснащенными несколькими интерфейсами подсоединения, позиционеры HB легко впишутся в вашу производственную среду. Они предлагаются в различных исполнениях для нагрузок от 500 кг до 100 т. Наш каталог предлагает решения почти для любой задачи.

Свойства и преимущества:

  • Чугунная поворотная плита легко выдерживает брызги, образующиеся при сварке.
  • Использование материалов большой толщины делает конструкцию прочной.
  • Получающийся при этом большой собственный вес оборудования не влияет на мобильность установки, поскольку обычно не требуется крепление к фундаменту.
  • Стандартные Т-образные пазы позволяют легко устанавливать крепежные и зажимные приспособления.
  • Плавная регулировка скорости вращения для адаптации к вашим производственным требованиям.
  • Постоянная скорость поворота в пределах 120° с высоким моментом вращения.
  • Самоблокирование и надежное позиционирование оборудования для безопасной работы.
  • Большая контактная поверхность для большей надежности.
ВЫДЕРЖКА ИЗ СТАНДАРТНОГО КАТАЛОГА
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ HB-3 HB-5 HB-10 HB-20 HB-30 HB-50 HB-100 HB-150
Грузоподъемность (т) 0.3 0.5 1 2 3 5 10 15
Расстояние до центра тяжести (мм) 100 250 300 300 300 400 400 600
Эксцентриситет (мм) 150 250 300 300 300 250 250 200
Скорость вращения (об/мин) 0.15-1.5 0.09-0.9 0.08-0.8 0.08-0.8 0.07-0.7 0.05-0.5 0.05-0.5 0.005-0.5
Скорость наклона (об/мин) ручной 0.37 0.45 0.33 0.39 0.33 0.23 0.2
Угол наклона (°) 120 120 120 120 120 120 120 120
Диам. рабочего стола (мм) 600 800 1200 1200 1400 1600 1800 3000
Напряжение (В) 400 400 400 400 400 400 400 400
Входная мощность (кВ*а) 700 1100 1500 1800 2000 2200 2900 4000
Вес (кг) 300 550 1450 1500 2500 3900 5000 7500
Размеры д x ш x в (мм) 1018x688
x790
1175x896
x836
1702x1383
x1150
1844x1434
x1310
2047x1706
x1452
2156x1873
x1534
2684x2100
x1977
3500x2640
x2140



Специальные позиционеры

Позиционеры настраиваемые по высоты

Позиционеры настраиваемые по высоты

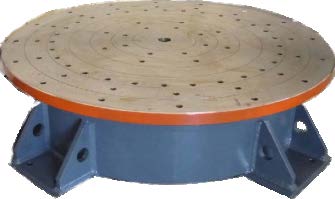

Сварочные позиционеры горизонтального типа

Сварочные позиционеры горизонтального типа

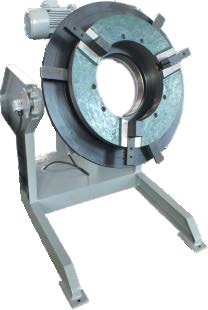

С полым валом

С полым валом
